Marka Adı:	SJK
Model Numarası:	SJK-9MA0000M5Z04J1A6 veya SJK-9MA00MAB04J1A6
MOQ:	10 adet
Fiyat:	negotiable

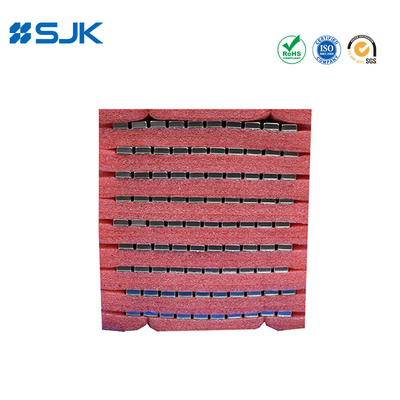

Paketleme Ayrıntıları:	100 adet/torba
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Model:

9M Serisi DIP OCXO

Frekans aralığı:

5~100MHZ

Besleme gerilimi:

3.3V/5.0V/12V

Frekans Toleransı:

100ppb

Boyut:

25*25*12mm

Başvurular:

Baz İstasyonu, Dijital Anahtar, Referans Zamanlama Devresi vb.

SMD VEYA DIP:

Çukurdan

Popüler frekans:

10.000MHz, 100MHz

istikrar:

± 0.05ppm

Çalışma Sıcaklığı Aralığı:

-20 ~+70 ℃ ， -40 ~+85 ℃

Yetenek temini:

70KK adet/milyon

Ürün Tanımı

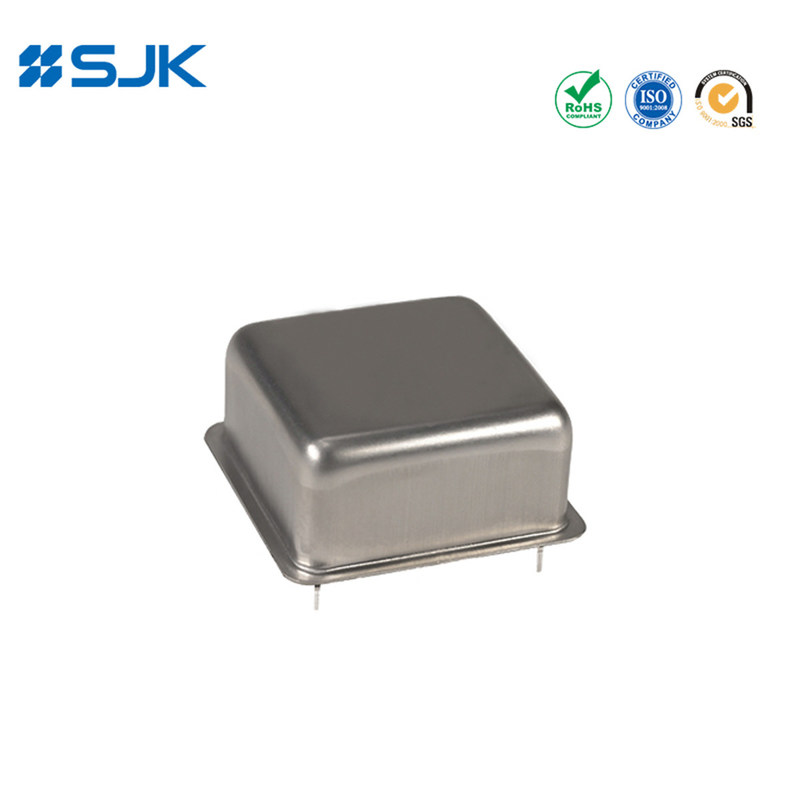

Through-Hole 25*25*12mm OCXO 5~100MHz 5.0V Ya da 12V ±100ppb -30~+70°C Referans Zamanlama Döngüsü için

Özellikleri

OCXO (Furn Controlled Crystal Oscillator)

Tipik 25.4×25.4×12.7mm DIP Through-hole OCXO

Frekans aralığı 5 MHz'den 100 MHz'e kadar

±3ppb frekans istikrarı -40~+85°C üzerinde

Stratum 3 (Toplamda ±0.3ppm, 10 yıllık yaşlanma dahil)

Çok hızlı ısınma ve kesin istikrar

Uygulamalar: Ana İstasyon, Dijital Değiştiriciler, Test Ekipmanı, Ölçme Ekipmanı, SDH, SONET vb.

RoHS Uygun & Pb-Bazı

Özellikler

Türü		9M Serisi DIP OCXO
Çıktı Türü		LVTTL/Sine dalgası
Çıktı yükü		15pF veya belirtin
Çıkış Dalga Forması		Dikdörtgen
Güçlendirme Voltajı		3.3V/5.0V	12V
Frekans aralığı		5~40MHz	10~100MHz
Çalışma sıcaklığı		-40~+85°C veya daha fazla
Frekans istikrarı	Frekans Toleransı	± 10 ppm en fazla.
	Operasyon sıcaklığına karşı	±3ppb~±10ppb
	vs. Güçlendirme Voltajı	±5ppb Maks. (±5 Değişim)
	Karşılıklı yük	±5ppb Maks. (±10 Değişim)
	vs Yaşlanma	±0.5ppb /Gündelik, ±50ppb/Yıl, ±0.3ppm/10 yıl
Voltaj Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Görev Döngüsü		% 45 ~ % 55
Sahte		-60dBc
Isınma		±10ppb (2 dakika @+25, 1 saate göre)
Güç Tüketimi (Stay State)		1.3W Max.
Frekans ayarlama aralığı		±0,5ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Faz Gürültüsü @20MHz	@10Hz	-120dBc/Hz
	@100Hz	-135dBc/Hz
	@ 1KHz	-145dBc/Hz
	@10KHz	-150dBc/Hz
Paketleme Birimi		100 adet.

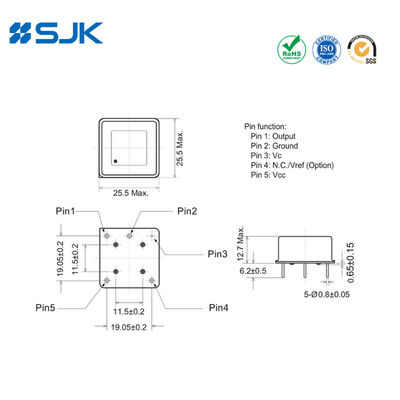

Boyutlar [mm]

Delik 4 Pin 25 * 25mm OCXO Destek 10MHz, 100Mz 5 ~ 100MHz 5.0V Ya da 12V ± 100ppb Ya da Telecommunication için ± 20ppb 0

Delik 4 Pin 25 * 25mm OCXO Destek 10MHz, 100Mz 5 ~ 100MHz 5.0V Ya da 12V ± 100ppb Ya da Telecommunication için ± 20ppb 1 +86-755-88352869

Delik 4 Pin 25 * 25mm OCXO Destek 10MHz, 100Mz 5 ~ 100MHz 5.0V Ya da 12V ± 100ppb Ya da Telecommunication için ± 20ppb 2 Rita@q-crystal.com
