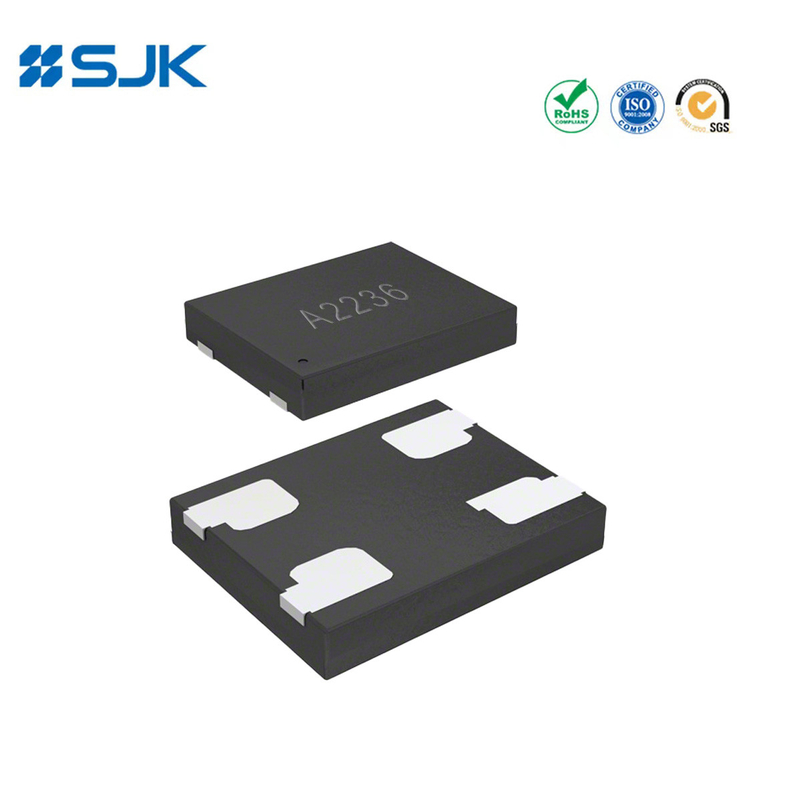

Name: SJK8209 2520 Yüksek frekanslı MEMS osilatörü 80 ila 220 MHz
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT8209AC-23-25E-156.000000T
Price: 1,499.05 USD
Availability: InStock

Marka Adı:	SJK
Model Numarası:	SiT8209AC-23-25E-156.000000T
MOQ:	100 adet.
Fiyat:	negotiable
Paketleme Ayrıntıları:	3Kpcs/Makara veya 1Kpcs/Makara
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Model:

SJK8209 Serisi Yüksek Frekanslı Yüksek Performanslı MEMS Ossilatörü

Frekans aralığı:

80-220MHz

Çıktı Türü:

LVCMOS/LVTTL uyumlu

Frekans Kararlılığı:

± 10 ppm

Boyut:

2,0x1,6, 2,5x2,0, 3,2x2,5, 5,0x3,2, 7,0x5,0 mm

Başvurular:

SATA, SAS, Ethernet, 10 Gigabit Ethernet, SONET, PCI Express, video, kablosuz

İşlevi Etkinleştir:

- Evet.

Besleme gerilimi:

1.8V / 2.5V/2.8V/3.3V

Besleme Akımı:

1.5 μA

Çıkış yükü:

15 pF

Paket Türü:

SOT23-5

Çalışma sıcaklık aralığı:

-40°C ila +85°C

Yaşlanma:

±3 ppm/yıl

Yetenek temini:

Günde 8Kpc

Vurgulamak:

2520 mems osilatörü

mems osilatörü 80MHz

mems osc 220 MHz

Ürün Tanımı

SJK8209 2520 Yüksek frekanslı MEMS osilatörü 80 ila 220 MHz Telekom, ağ için yüksek performanslı ±10 ila ±50 ppm

Özellikleri

80.000001 ile 220 MHz arasındaki herhangi bir frekans, 6 ondalık noktaya kadar doğrudur

Kwarts tabanlı osilatörlerin %100 pin-to-pin drop-in değiştirilmesi

Ultra düşük faz titreşimi: 0,5 ps (12 kHz ila 20 MHz)

Frekans istikrarı ±10 PPM kadar düşüktür.

Endüstriyel veya genişletilen ticari sıcaklık aralığı

LVCMOS/LVTTL uyumlu çıkış

Standart 4 iğnelik paketler: 2.5 x 2.03,2 x 2.55,0 x 3.2, 7,0 x 5,0 mm x mm

2 FIT veya 500 milyon saatlik MTBF'nin olağanüstü silikon güvenilirliği

Pb içermeyen, RoHS ve REACH uyumlu

Çok kısa bir süre.

Başvurular

SATA, SAS, Ethernet, 10 Gigabit Ethernet, SONET, PCI Express, video, kablosuz

Bilgisayar, depolama, ağ, telekom, endüstriyel kontrol

Özellikler

Türü	SJK8209 Yüksek frekanslı yüksek performanslı MEMS osilatörü
Çıktı Türü	LVCMOS/LVTTL
Frekans aralığı	80-220MHz
Güçlendirme Voltajı	1.8V,2.5V,2.8V,3.3V
Frekans istikrarı	± 10 ppm
Mevcut Tüketim	36mA maksimum.
Bekleme akımı	70mA maksimum.
OE Durdurma Akımı	31mA maksimum.
Çalışma sıcaklığı	-40~+85°C
Görev Döngüsü	% 45 ~ % 55
Yükseliş/Yıkılma Zamanı	2.0ns Max.
Voltaj Vol (Max.) / Voh (Min.)	%10Vcc / %90Vcc
Voltaj Vil (Max.) / Vih (Min.)	% 30Vcc / % 70Vcc
Girdi Çekme İmpedansı	250KΩ Max. (Pin1 mantıksal yüksek)
Girdi Çekme İmpedansı	2MΩ Min. (Pin1 mantıksal düşük)
Başlama Zamanı	En fazla 5 saniye.
Zamanı etkinleştir / etkisizleştir	122'yi maksimum.
Devam Zamanı	En fazla 5 saniye.
RMS Dönem Jitter	4ps maksimum.
Zirveden zirveye dönemi Jitter	30ps maksimum.
RMS Faz Jitter (12KHz~20MHz)	2 saniye maksimum.
Depolama sıcaklığı	-60~+150°C
Paketleme Birimleri	2016 / 2520 / 3225: 3000 pcs/reel 5032 / 7050: 1000 adet/rol

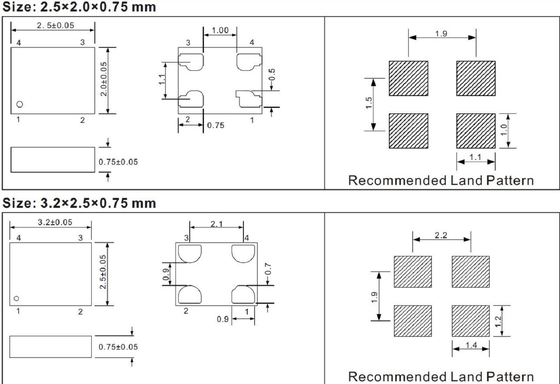

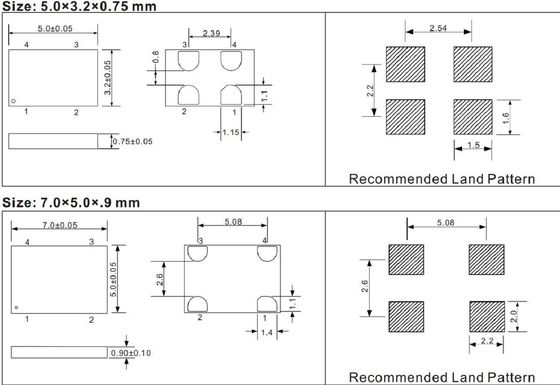

Boyutlar [mm]

SJK8209 2520 Yüksek frekanslı MEMS osilatörü 80 ila 220 MHz 0

SJK8209 2520 Yüksek frekanslı MEMS osilatörü 80 ila 220 MHz 1

SJK8209 2520 Yüksek frekanslı MEMS osilatörü 80 ila 220 MHz 3 +86-755-88352869

SJK8209 2520 Yüksek frekanslı MEMS osilatörü 80 ila 220 MHz 4 Rita@q-crystal.com
