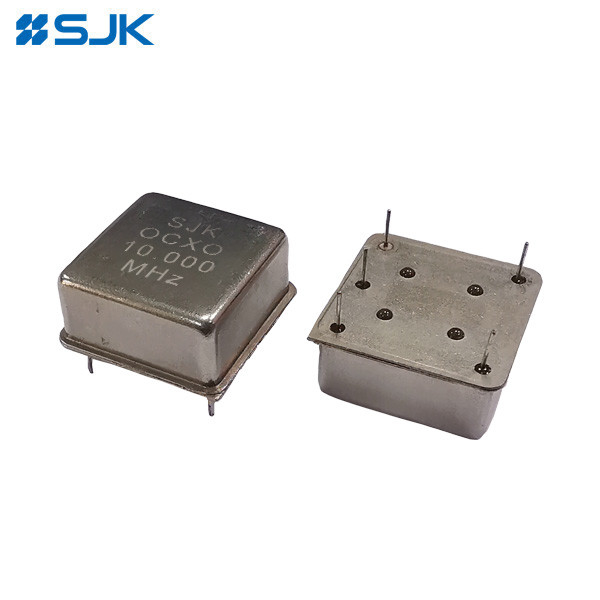

Name: 3X Serisi Through-Hole 20*20 OCXO Yüksek frekans aralığı 5MHz-40MHz Yüksek istikrar 10ppb Telekomünikasyonlar için
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Marka Adı:	SJK
Model Numarası:	DIP 20*20 OCXO
MOQ:	100 PCS
Fiyat:	Negotiate
Paketleme Ayrıntıları:	1000 adet / kutu
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Ürün:

3X Serisi DIP 20*20 OCXO

Frekans aralığı:

5MHz ila 40MHz

Paket Boyutu:

20,6*20,6*11,0 mm

Paket Türü:

açık delik

Çıktı Türü:

HCMOS

Besleme gerilimi:

3.3V /5V

Yetenek temini:

Ayda 30 bin adet

Vurgulamak:

ocxo osilatör 20 x 20

ocxo osilatör 5MHz

40MHz yüksek frekanslı osilatör

Ürün Tanımı

3X Serisi 20*20 OCXO Yüksek frekans aralığı 5MHz-40MHz Yüksek istikrarlılık 10ppb Telekomünikasyon için

Özellikleri:

Boyut 20.6×20.6×11.0mm, tüm metal kapak paketi
3.3V, 5V güç veren voltajlar
SC-Cut kristal
Çıkış türü: HCMOS
Yüksek frekans aralığı: 5MHz~40MHz
±10ppb istikrarı -40°C~+85°C
Voltaj kontrolü (elektronik frekans ayarlama) mevcuttur.
SDH/SONET, Test ve Enstrümantasyon, Sintezatör, Dijital anahtar, Referans zamanlama devresine vb. için uygulama
RoHS Uyumlu / Pb Serbest

Elektronik özellikler:

Ürün		3X Serisi DIP 20*20 OCXO
Çıkış Dalga Forması		HCMOS
Frekans aralığı		5MHz'den 40MHz'e kadar
Güçlendirme Voltajı		3.3V		5V
Başlangıç Kalibrasyon Toleransı		±500ppb (max.)
		Vcon=+1.65V		Vcon=+2.5V
Kullanılan Kristal Kesim Türü		SC-Cut Kristal
Frekans istikrarı	vs. sıcaklık	±10ppb maksimum -30°C'den +70°C'ye kadar
		±10ppb maksimum -30°C'den +70°C'ye kadar
		±10 ppb maksimum -40°C'den +85°C'ye kadar
	vs Besleme Voltajı	±10ppb en fazla (Vcc±5%)
	vs. ısınma süresi	Referans frekansının ±50ppb içinde
	vs Yaşlanma	± 0,5ppb maksimum 30 gün sonra; ± 50ppb maksimum ilk yıl; ± 300ppb maksimum 10 yıl boyunca.
Voltaj Kontrolü Açık Pin 1 (EFC)	Frekans ayarlama aralığı	± 0,5ppm min, ± 2ppm en fazla.
	Kontrol Voltaj Aralığı	+1,65V±1,65V		+2.5V±2.5V
	Transfer Fonksiyonu	Olumlu: Kontrol voltajının artması çıkış frekansını arttırır.
	Giriş impedansı	100 KΩ dakika.
	EFC doğrusallığı	En fazla ±10%
Güç	Güç dağılımı (@25°C)	1.3Watt en fazla sabit durumda; 800mA en fazla açılışta
Çıkış	Çıkış Mantığı Yüksek (V)_{Oh, hayır.})	+2.4V min.		+3.5V min.
	Çıktı Mantığı Düşük (V)_OL)	+0,5V maksimum.		+0,5V maksimum.
	Görev Döngüsü	% 45 ~ % 55
	Yük	15pF
	Yükseliş / Düşüş Zamanı	7nS max. (dalga biçiminin %20~80'i)
	Faz Gürültüsü Değişimi [20MHz] ((Tip.)	10Hz	100Hz	1KHz	10KHz
		-115dBc	-135dBc	-145dBc	-150dBc
Çalışma sıcaklığı		-20~+70°C, -40~+85°C veya belirtin
Depolama sıcaklığı		-55~+125°C
Paketin boyutu (LWH)		20.620.611.0mm
Paketleme Birimi		1000pcs/Kutu

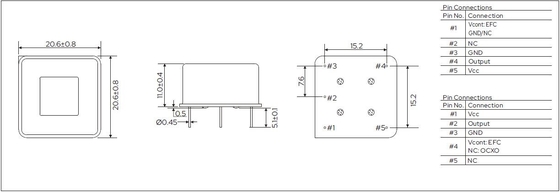

Boyutları:

3X Serisi Through-Hole 20*20 OCXO Yüksek frekans aralığı 5MHz-40MHz Yüksek istikrar 10ppb Telekomünikasyonlar için 0
