Name: Yüksek istikrarlılık Miniatür 4-Pad SMD Paketi OCXO 1X Serisi SMD 9 X 7 Boyut OCXO Synthesizer Dijital Değiştirici için
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Marka Adı:	SJK
Model Numarası:	SMD 9*7 OCXO
MOQ:	1000 adet
Fiyat:	Negotiate
Paketleme Ayrıntıları:	1000 adet / Makara
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Ürün:

1X Serisi SMD 9*7 OCXO

Sıklık:

10MHz ila 50MHz

Paket Boyutu:

9,7*7,5*4,1 mm

Besleme gerilimi:

3.3V /5V

Çıktı Türü:

HCMOS / Kırpılmış Sinüs Dalgası

yeşil ürün:

RoHS Uyumlu, Kurşunsuz

Yetenek temini:

Ayda 30 bin adet

Vurgulamak:

4 pad ocxo osilatör

ocxo osilatör SMD 9 x 7

Çok düşük faz gürültüsü Oxo anahtarı

Ürün Tanımı

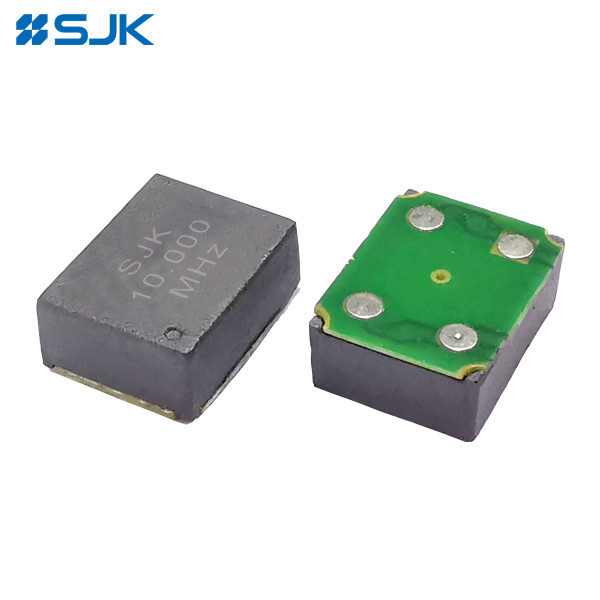

Yüksek istikrarlılıklı Miniatür 4-pad SMD Paketi OCXO 1X Serisi SMD 9 * 7 Boyutu Synthesizer Dijital Değiştiricisi için OCXO

Özellikleri:

Boyut 9.7×7.5×4.1mm, minyatür 4-pad SMD paketi
3.3V, 5V güç veren voltajlar
Katman 3
Çıktı türü: Kesilmiş Sinüs Dalgası / HCMOS
Yüksek frekans aralığı: 10MHz~50MHz
±20ppb istikrarı -40°C~+85°C
Voltaj kontrolü (elektronik frekans ayarlama) mevcuttur.
Küçük hücre, Test ve Enstrümanlama, Sintesizer, Dijital anahtar, Taşınabilir telekomünikasyon cihazı vb. için uygulama
RoHS Uyumlu / Pb Serbest

Elektronik özellikler:

Ürün		1X Serisi SMD 9*7 OCXO
Çıkış Dalga Forması		HCMOS		Kesilmiş Sinüs Dalgası
Frekans aralığı		10MHz'den 50MHz'e kadar		10MHz'den 50MHz'e kadar
Güçlendirme Voltajı		3.3V	5V	3.3V	5V
Başlangıç Kalibrasyon Toleransı		± 500ppb (max.)		± 500 ppb (max.)
		Vcon=+1.65V	Vcon=+2.5V	Vcon=+1.65V	Vcon=+2.5V
Kullanılan Kristal Kesim Türü		IT-Cut Kristal
Frekans istikrarı	vs. sıcaklık	±10ppb (max.) -30°C'den +70°C'ye kadar
		±20 ppb (max.) -40°C'den +85°C'ye kadar
	vs Besleme Voltajı	±10ppb en fazla (Vcc±5%)
	vs. ısınma süresi	En fazla 5 dakika. Referans frekansının ±0,1 ppm içinde
	vs Yaşlanma	±3.0ppb max./30 gün sonra; ±600ppb max./birinci yıl; ±3ppm max. 10 yıl boyunca.
	vs geri akış	± 1.0ppm maksimum, 1 geri akış ve 24 saat sonra ölçülür.
Voltaj Kontrolü Açık Pin 1 (EFC)	Frekans ayarlama aralığı	± 5 ppm min.
	Kontrol Voltaj Aralığı	+1,65V±1,65V		+2.5V±2.5V
	Transfer Fonksiyonu	Olumlu: Kontrol voltajının artması çıkış frekansını arttırır.
	Giriş impedansı	100 KΩ dakika.
	EFC doğrusallığı	En fazla ±10%
Güç	Güç dağılımı (@25°C)	0.4Watt en fazla sabit durumda; 350mA en fazla açılışta
Çıkış	Çıkış Mantığı Yüksek (V)_{Oh, hayır.})	+2.4V min.	+4.5V min.	-	-
	Çıktı Mantığı Düşük (V)_OL)	+0.4V maksimum.	+0,5V maksimum.	-	-
	Görev Döngüsü	% 45 ~ % 55		-
	Yük	15pF		10KΩ//10pF ± 10%
	Çıktı Voltaj Seviyesi (Pekden Zirveye)	-	-	0.8 Vp-p min.
	Yükseliş / Düşüş Zamanı	7nS max. (dalga biçiminin %20~80'i)
	Faz Gürültüsü Değişimi [20MHz] ((Tip.)	10Hz	100Hz	1KHz	10KHz
		-98dBc	-126dBc	-145dBc	-152dBc
Çalışma sıcaklığı		-20~+70°C, -40~+85°C veya belirtin
Depolama sıcaklığı		-55~+125°C
Paketin boyutu (LWH)		9.77.54.1mm
Paketleme Birimi		1000pcs/rol

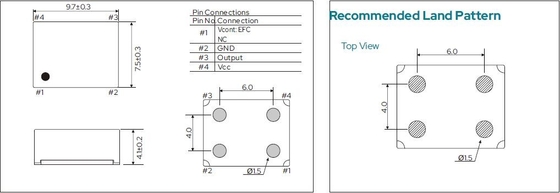

Boyutları:

Yüksek istikrarlılık Miniatür 4-Pad SMD Paketi OCXO 1X Serisi SMD 9 X 7 Boyut OCXO Synthesizer Dijital Değiştirici için 0
