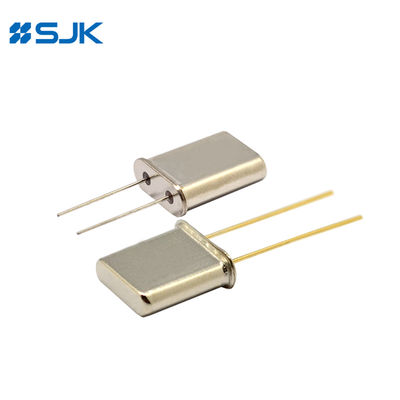

SJK-6A07289MCZ222ZA6 Kuvars Kristal Rezonatörü 7.289MHz

MOQ:	1000 adet
Fiyat:	negotiable
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

belge:

6A-49U.pdf

Paket:

49U

Sıklık:

7.289MHz

CL:

30pF

25°C'de Frekans Toleransı:

±20ppm

Çalışma sıcaklığı:

-20~+70℃

Frekans Stabilite:

±20ppm

Min sipariş miktarı:

1000 adet

Fiyat:

negotiable

stok:

Stoklar tükendi

Nakliye yöntemi:

Ekspres

Açıklama:

HC-49U kristal Üniteler, 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

Ödeme koşulları:

T/T

Vurgulamak:

Kuvars kristal rezonansı 7.289MHz

150MHz'lik kuvars kristal rezonatör

6A07289MCZ222ZA6

Ürün Tanımı

HC-49U kristal birimleri 7.289MHz 30pF ±20ppm -20~+70°C ±20ppm

6A Kristal

HC-49U sert kafesli kaynaklı kristal.
Hava geçirmez metal paket yüksek güvenilirliği sağlar.
Otomatik yükleme işlemi için bantlama paketi.

Özellikler

Türü	6A Çapraz Kristal
Frekans aralığı	1 ~ 150 MHz
Frekans Toleransı (25°C)	±20ppm veya belirtin
Çalışma sıcaklığında frekans istikrarı	±20ppm veya belirtin
Çalışma sıcaklık aralığı	-20~+70°C veya belirtin
Depolama sıcaklık aralığı	-55~+125°C
Yük kapasitesi	16pF, 20pF, 30pF, 32pF veya belirtin.
Sürücü seviyesi	1 ~ 500μw (100μW Tip.)
Shunt Kapasitansı (C0)	7 pF maksimum.
Yaşlanma (25°C)	± 3 ppm / yıl en fazla.
Paketleme Birimi	100 adet.

Eşdeğer Seri Direnişi (ESR)

Temel		Üçüncü Overtone		5. Overtone
1~3.0MHz	En fazla 350Ω.	20~25MHz	En fazla 50Ω.	70~100MHz	En fazla 60Ω.
3~3.5MHz	En fazla 150Ω.	25~30MHz	40Ω maksimum.	100~125MHz	En fazla 60Ω.
3.5~4.0MHz	En fazla 90Ω.	30~75MHz	40Ω maksimum.	125~150MHz	En fazla 60Ω.
4~7.0MHz	En fazla 60Ω.	75~100MHz	En fazla 60Ω.
7 ~ 15.0MHz	En fazla 35Ω.
15~30MHz	En fazla 25Ω.

SJK-6A07289MCZ222ZA6 Kuvars Kristal Rezonatörü 7.289MHz 0

Etiketler:

Kuvars kristal rezonansı 7.289MHz

150MHz'lik kuvars kristal rezonatör

6A07289MCZ222ZA6

İlişkili Ürünler

Video

Yüksek hassasiyetli 6I Serisi SMD5032 Cam Kristal Birimi 8MHz 54MHz PC için PDA DSC USB Arayüz Kartı

En İyi Fiyatı Alın

Video

6P Serisi M49SMD Kristal Birimi 7 X 4mm Boyut 6.7458MHz'den 50MHz'e Endüstriyel Cihazlar İçin

En İyi Fiyatı Alın

Video

UM-1 Kristal Rezonatör Destek Düşük Frekanslı Dalgıç Tipi

En İyi Fiyatı Alın

Video

Düşük Profilli SMD1210 Kristal Birimi 26MHz'den 96MHz'e Kadar Yüksek Frekans aralığı için Kablosuz İletişim Sistemi Cihazı için

En İyi Fiyatı Alın

Video

7F Serisi SMD2016 Kristal Birim Daha İyi Performans İçin 16MHz'den 96MHz'e

En İyi Fiyatı Alın

Video

Ultra Miniatür 7Y Serisi SMD1612 Kristal Birim 24MHz - 80MHz İletişim Aygıtları İçin

En İyi Fiyatı Alın

Video

7E Serisi SMD2520 Kristal Birimi Kablosuz İletişim için 12MHz'den 96MHz'ye Yüksek Hassasiyet

En İyi Fiyatı Alın

Video

Minyatür ve hafif 7U Serisi SMD3225 Dikiş Kristal Birimi Yüksek Frekanslı Uygulamalar için Yüksek Frekanslı Istikrar

En İyi Fiyatı Alın

Kristal Rezonatör

Serisi 6A, HC-49/U Kristal Birimi

Serisi 6B, HC-49S/SS Kristal Birimi

Serisi 6C, HC-49SMD/49SSMD Kristal Birimi

Serisi 6P HC-M49SMD Kristal Birimi

Serisi 6D, UM-1 Kristal Birimi

Serisi 6Z, Silindir Tipi Kristal Birim

Serisi 7S, SMD 1210 Dikiş Kristal Birimi

Serisi 7Y, SMD 1612 Dikiş Kristal Birimi

Serisi 7F, SMD 2016 Dikiş Kristal Birimi

Serisi 7E, SMD 2520 Dikiş Kristal Birimi

Serisi 7U, SMD 3225 dikiş kristal ünitesi

Serisi 7I, SMD 5032 Dikiş Kristal Birimi

Serisi 6G, SMD 6035 Dikiş Kristal Birimi

Serisi 6F, SMD 7050 Dikiş Kristal Birimi

Serisi 7Z, SMD 2520 Cam Kristal Birimi

Serisi 7V, SMD 3225 Cam Kristal Birimi

Serisi 6I, SMD 5032 Cam Kristal Birimi

SMD 6035 Cam Kristal Birimi

32.768KHz ayar çatal kristal

Serisi 7K, SMD 1610 Tuning Fork Crystal

Serisi 7R, SMD 2012 Tuning Fork Crystal

Serisi 7L, SMD 3215 Düzenleme Çatalı Kristalı

Serisi 7M, SMD 7015 Düzenleme Çatalı Kristalı

Serisi 6LC, SMD 8038 Düzenleme Çatalı Kristalı

Serisi 6LB, SMD 206B Tuning Fork Crystal

Serisi 6K6, 2*6mm delikli ayar çatalı kristal

Serisi 6K8, 3*8 mm delikli ayar çatal kristal

kristal osilatör

Seri 8N, SMD 1612 Kristal osilatör

Serisi 1N, SMD 2016 Kristal osilatör

Serisi 2N, SMD 2520 Kristal osilatör

Serisi 3N, SMD 3225 Kristal osilatör

Serisi 7N, SMD 5032 Kristal osilatör

Serisi 6N, SMD 7050 Kristal osilatör

Serisi 9N, SMD 1490 Kristal osilatör

Serisi 6MF, delik içi tam boyutlu kristal osilatör

Serisi 6MH, Çukurlu Yarım Boyutlu Kristal Ossilatör

Farklılık osilatörü

Serisi 3J, SMD 3225 LVPECL Çıkış Ossilatörü

Serisi 3D, SMD 3225 LVDS Çıkış Ossilatörü

Serisi 3H, SMD 3225 HCSL Çıkış Ossilatörü

Seri 5J, SMD 5032 LVPECL Çıkış Ossilatörü

Seri 5D, SMD 5032 LVDS Çıkış Ossilatörü

Serisi 5H, SMD 5032 HCSL Çıkış Ossilatörü

Serisi 7J, SMD 7050 LVPECL Çıkış Ossilatörü

7B serisi, SMD 7050 LVDS çıkış osilatörü

Serisi 7H, SMD 7050 HCSL Çıkış Ossilatörü

Seri 9J, SMD 1490 LVPECL Çıkış Ossilatörü

Seri 9D, SMD 1490 LVDS Çıkış Ossilatörü

Oxo

Seri 1X, SMD 9*7 Boyutu OCXO

Seri 9X, SMD 14*9*5 Boyut OCXO

Seri 5X, SMD 25*22*11 Boyut OCXO

Seri 2X, delik içi OCXO

Serisi 3X, 20*20 OCXO

9M serisi, 25*25*12 OCXO delikli

Serisi 6X,Through-hole 36*27*12 Boyutu OCXO

TCXO/VC-TCXO

Serisi 7X, SMD 2016 TCXO / VC-TCXO

Serisi 7Q, SMD 2520 TCXO / VC-TCXO Kısaltılmış Sinüs Dalgası

Serisi 7T, SMD 3225 TCXO / VC-TCXO CMOS

Serisi 5T, SMD 5032 TCXO / VC-TCXO

Seri 8T, SMD 7050 TCXO / VC-TCXO

Seri 9T, SMD 1490 TCXO / VC-TCXO

Serisi 6T, delik içi TCXO / VC-TCXO

Seri 1T SMD 1612 TCXO/VC-TCXO

Serisi 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Serisi 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serisi 3S, SMD 3225 CMOS Çıktısı VCXO

Serisi 3P, SMD 3225 LVPECL Çıkış VCXO

Serisi 5S, SMD 5032 CMOS Çıktısı VCXO

Serisi 5P, SMD 5032 LVPECL Çıkış VCXO

Seri 5V, SMD 5032 LVDS Çıkış VCXO

Serisi 6S, SMD 7050 CMOS Çıktısı VCXO

Serisi 7P, SMD 7050 LVPECL Çıkış VCXO

Seri 6V, SMD 7050 LVDS Çıkış VCXO

Seri 9S, SMD 1490 CMOS Çıkış VCXO

Seri 9P, SMD 1490 LVPECL Çıkış VCXO

Seri 9X, SMD 1495 Boyut OCXO

Seri 5X, SMD 252211 Boyut OCXO

9M serisi, 252512 OCXO delikli

Serisi 6X,Through-hole 362712 Boyutu OCXO
