Marka Adı:	SJK
Model Numarası:	SiT9121AC-1C2-33E125.000000T
MOQ:	100 adet.
Fiyat:	negotiable
Paketleme Ayrıntıları:	3Kpcs/Makara veya 1Kpcs/Makara
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Model:

SJK9121 MEMS osilatörü LVPECL/LVDS Çıkış

Frekans aralığı:

1~220MHz

Besleme gerilimi:

2,5V, 3,3V, 2,25~3,63V

Çıktı Türü:

LVPECL, LVDS

Frekans Kararlılığı:

±10ppm, ±20ppm, ±25ppm, ±50ppm

Boyut:

3225 5032 7050

Başvurular:

10G Ethernet, SATA, Depolama, Sunucu, Telekomünikasyon, Baz istasyonu vb.

Paket Türü:

SMD

Başlama zamanı:

5 Bayan

Çıkış Voltajı:

0.8V

Yaşlanma:

+/- Yılda 3 ppm

Paket Boyutu:

3,2 mm x 2,5 mm

Çıktı Etkinleştirme İşlevleri:

- Evet.

Çalışma sıcaklık aralığı:

-40°C ila +85°C

Çıkış yükü:

50 Ohm

Rohs uyumlu:

- Evet.

Faz Jitter Rms:

0.5 ps

Yetenek temini:

Günde 8Kpc

Vurgulamak:

Differansiyel osilatör 2.25V

SJK9121 Farklılık osilatörü

10G Ethernet programlanabilir osilatör çipi

Ürün Tanımı

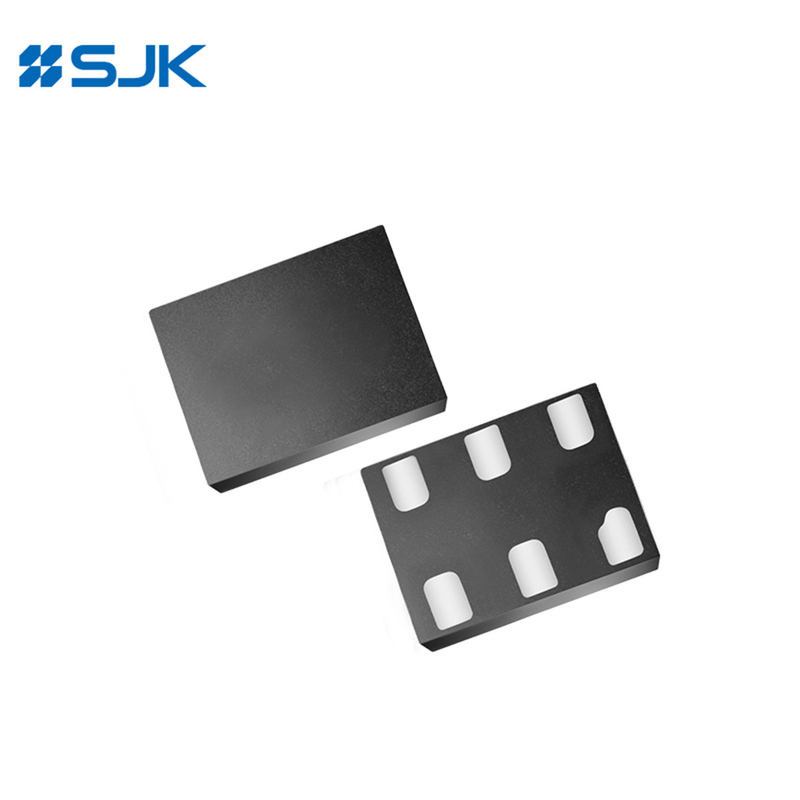

SJK9121 1 MHz − 220 MHz Yüksek Performanslı Diferansiyel Ossilatör

Özellikleri

1MHz'den 220MHz'e kadar 6 ondalık nokta doğrusuyla herhangi bir frekans

Mükemmel frekans istikrarı ±10ppm kadar düşük

0.6ps RMS faz titreşimi 12KHz'den 20MHz'e kadar

Endüstriyel ve genişletilen ticari sıcaklık aralığı

LVPECL, LVDS çıkış sinyali türü

3.2×2 büyüklüğünde.55,0 x 3.2, 7.0×5.0 mm

Otomatik montaj ve geri akış lehimleme

Uygulamalar: 10G Ethernet, SONET, SATA, SAS, Telekom, Depolama, Sunucu vb.

RoHS Uyumlu / Pb Serbest

Özellikler

Türü	SiT9121 MEMS
Çıktı Türü	LVPECL, LVDS
Frekans aralığı	1~220MHz
Güçlendirme Voltajı	2.5V, 3.3V, 2.25~3.62V
Frekans istikrarı	±10ppm~±50ppm veya belirtin.
Çalışma sıcaklığı	-20~+70°C, -40~+85°C
Giriş Voltajı Yüksek (VIH)	% 70 Vdd
Giriş Voltajı Düşük (VIL)	% 30 Vdd
Girdi Çekme İmpedansı	250KΩ μ Max. (Pin1 mantıksal yüksek)
Girdi Çekme İmpedansı	2MΩ Μmin. (Pin1 mantık düşük)
Başlama Zamanı	En fazla 10 saniye.
Devam Zamanı	En fazla 10 saniye.
Görev Döngüsü	% 45 ~ % 55
Mevcut Tüketim	69 mA maksimum.
OE'yi devre dışı bırak	35mA maksimum.
Çıktı Akım Sıkıştır	1 μA maksimum.
Bekleme akımı	En fazla 100 μA.
Maksimum çıkış akımı	30mA maksimum.
Çıktı Yüksek Voltaj (VOH)	Vdd-1.1V
Çıktı Düşük Voltaj (VOL)	Vdd-1.9V
Çıktı Farklılık Voltaj Swing	2.0V Max.
Yükseliş/Yıkılma Zamanı	700ps maksimum.
OE'yi etkinleştir / devre dışı bırak	115'lik maksimum.
RMS Dönem Jitter	1.7 PS Max.
RMS Dönem Jitter (Random)	0.85pS maksimum.
Depolama sıcaklık aralığı	-60~+150°C
Paketleme Birimi	3225: 3000 pcs/rol 5032 / 7050: 1000pcs/rol

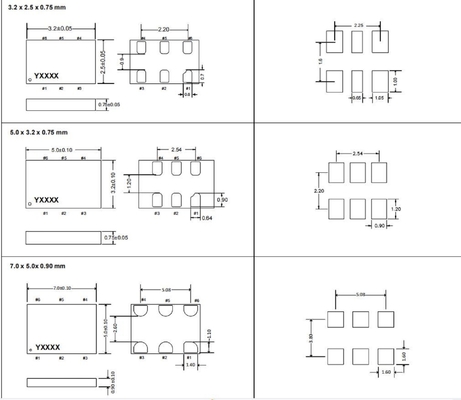

Boyutlar [mm]

SJK9121 1 MHz − 220 MHz Yüksek Performanslı Diferansiyel Ossilatör 0

SJK9121 1 MHz − 220 MHz Yüksek Performanslı Diferansiyel Ossilatör 1
