Name: 25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V veya 12V ± 100ppb Referans Zamanlama Döngüsü için
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

Marka Adı:	SJK
Model Numarası:	SJK-9M
MOQ:	100 adet.
Fiyat:	negotiable
Paketleme Ayrıntıları:	100 adet/torba
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Model:

9M Serisi DIP OCXO

Frekans aralığı:

5~100MHZ

Besleme gerilimi:

3.3V/5.0V/12V

Frekans Toleransı:

100ppb

Boyut:

25*25*12mm

Başvurular:

Baz İstasyonu, Dijital Anahtar, Referans Zamanlama Devresi vb.

Yetenek temini:

70KK adet/milyon

Vurgulamak:

25 x 25 x 12 mm fırın kontrolü kristal osilatör

100ppb fırın kontrollü kristal osilatör

100MHz yüksek frekanslı salınımlı havalandırma

Ürün Tanımı

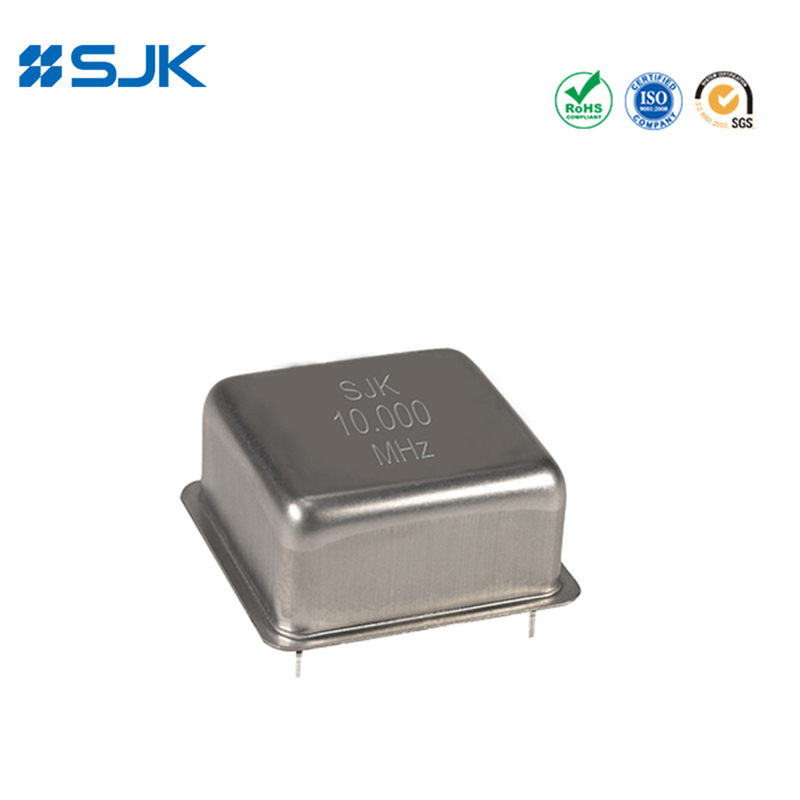

Through-Hole 25*25*12mm OCXO 5~100MHz 5.0V Ya da 12V ±100ppb -30~+70°C Referans Zamanlama devresi için

Özellikleri

OCXO (Furn Controlled Crystal Oscillator)

Tipik 25.4×25.4×12.7mm DIP Through-hole OCXO

Frekans aralığı 5 MHz'den 100 MHz'e kadar

±3ppb frekans istikrarı -40~+85°C üzerinde

Stratum 3 (Toplamda ±0.3ppm, 10 yıllık yaşlanma dahil)

Çok hızlı ısınma ve kesin istikrar

Uygulamalar: Baza İstasyonu, Dijital Değiştirici, Test Ekipmanı, Ölçme Ekipmanı, SDH, SONET vb.

RoHS Uygun & Pb-Bazı

Özellikler

Türü		9M Serisi DIP OCXO
Çıktı Türü		LVTTL/Sine dalgası
Çıktı yükü		15pF veya belirtin
Çıkış Dalga Forması		Dikdörtgen
Güçlendirme Voltajı		3.3V/5.0V	12V
Frekans aralığı		5~40MHz	10~100MHz
Çalışma sıcaklığı		-40~+85°C veya daha fazla
Frekans istikrarı	Frekans Toleransı	± 10 ppm en fazla.
	Operasyon sıcaklığına karşı	±3ppb~±10ppb
	vs. Güçlendirme Voltajı	±5ppb Maks. (±5 Değişim)
	Karşılıklı yük	±5ppb Maks. (±10 Değişim)
	vs Yaşlanma	±0.5ppb /Gündelik, ±50ppb/Yıl, ±0.3ppm/10 yıl
Voltaj Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Görev Döngüsü		% 45 ~ % 55
Sahte		-60dBc
Isınma		±10ppb (2 dakika @+25, 1 saate göre)
Güç Tüketimi (Stay State)		1.3W Max.
Frekans ayarlama aralığı		±0,5ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Faz Gürültüsü @20MHz	@10Hz	-120dBc/Hz
	@100Hz	-135dBc/Hz
	@ 1KHz	-145dBc/Hz
	@10KHz	-150dBc/Hz
Paketleme Birimi		100 adet.

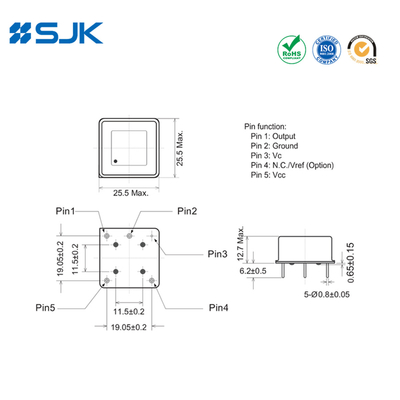

Boyutlar [mm]

25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V veya 12V ± 100ppb Referans Zamanlama Döngüsü için 0

25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V veya 12V ± 100ppb Referans Zamanlama Döngüsü için 1 +86-755-88352869

25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V veya 12V ± 100ppb Referans Zamanlama Döngüsü için 2 Rita@q-crystal.com

Etiketler:

25 x 25 x 12 mm fırın kontrolü kristal osilatör

100ppb fırın kontrollü kristal osilatör

100MHz yüksek frekanslı salınımlı havalandırma
