Name: SMD 14*9*5mm OCXO 6 Pad ile 5~40MHz 3.3V veya 5V ±30ppb -40~+85 Dijital Değiştirici için
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9X
Price: 1,499.05 USD
Availability: InStock

Marka Adı:	SJK
Model Numarası:	SJK-9X
MOQ:	100 adet.
Fiyat:	negotiable
Paketleme Ayrıntıları:	1K adet/makara
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

SGS, RoHS, REACH

Model:

9X Serisi SMD OCXO

Frekans aralığı:

5~40MHz

Besleme gerilimi:

3.3V/5.0V

Frekans Toleransı:

±30ppb

Boyut:

14.3*9.3*6.5mm

Başvurular:

Baz İstasyonu, Dijital Anahtar, Referans Zamanlama Devresi vb.

Yetenek temini:

70KK adet/milyon

Vurgulamak:

14 x 9 x 5 mm okso osilatör

ocxo osilatör 3.3V

SMD osilatörü 5V

Ürün Tanımı

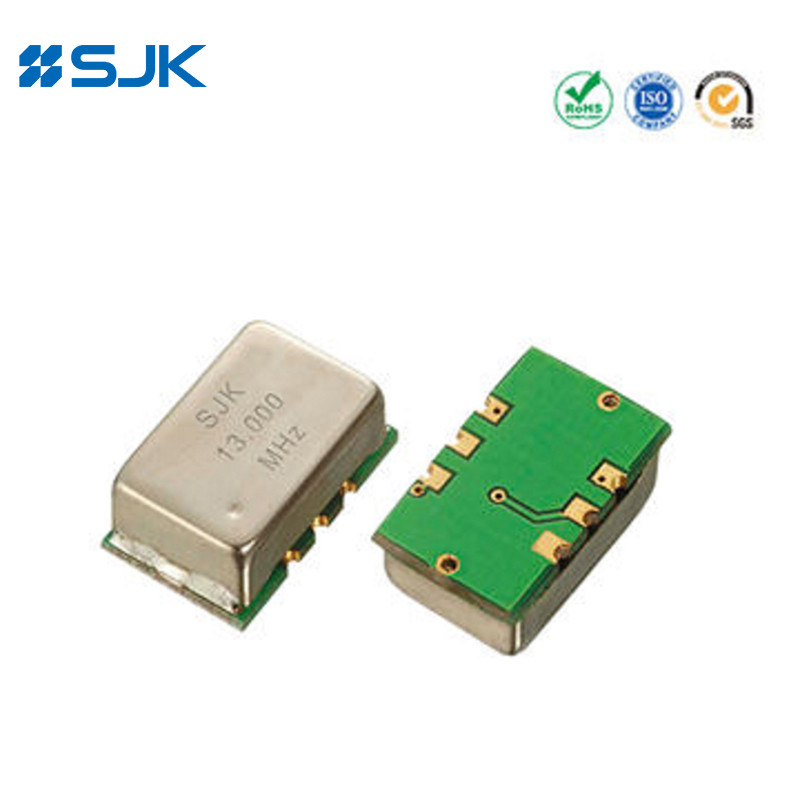

SMD 14*9*5mm OCXO 6 Pad ile 5~40MHz 3.3V veya 5V ±30ppb -40~+85 Dijital Değiştirici için

Özellikleri

OCXO (Furn Controlled Crystal Oscillator)

Tipik 14.3×9.3×6.5mm SMD OCXO

Frekans aralığı 5MHz'den 40MHz'ye kadar

±30ppb frekans istikrarı -40~+85°C üzerinde

Stratum 3 (20 yıllık yaşlanma dahil olmak üzere toplam ±4.6ppm)

Otomatik montaj ve geri akış lehimleme

Çok hızlı ısınma ve kesin istikrar

SC-Cut kristal birimi

Uygulamalar: Baza İstasyonu, Dijital Değiştiriciler, Referans Zamanlama Dönemleri, Ölçme Ekipmanı, Sintezatör vb.

RoHS Uygun & Pb-Bazı

Özellikler

Türü		9X Serisi SMD OCXO
Çıktı Türü		HCMOS
Çıktı yükü		15pF veya belirtin
Çıkış Dalga Forması		Dikdörtgen
Güçlendirme Voltajı		3.3V / 5.0V
Frekans aralığı		5~40MHz
Çalışma sıcaklığı		-40~+85°C veya daha fazla
Frekans istikrarı	Frekans Toleransı	± 30 ppp Max.
	Operasyon sıcaklığına karşı	±10ppb~±50ppb
	vs. Güçlendirme Voltajı	±5ppb Maks. (±5 Değişim)
	Karşılıklı yük	±10ppb Maks. (±10 Değişim)
	vs Yaşlanma	±2.0ppb /Gündelik, ±0.4ppm/Yıl, ±2.0ppm/10 yıl, Maks.
Voltaj Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Görev Döngüsü		% 45 ~ % 55
Sahte		-60dBc
Isınma		±0,1ppm (5 dakika @+25, 1 saat için referans)
Güç Tüketimi (Stay State)		0.6W Max.
Frekans ayarlama aralığı		±5ppm (+1,65V±1,65V/+2,5V±2,5V)
Faz Gürültüsü @20MHz	@10Hz	-98dBc/Hz
	@100Hz	-126dBc/Hz
	@ 1KHz	-145dBc/Hz
	@10KHz	-152dBc/Hz
Paketleme Birimi		500 pcs/rol

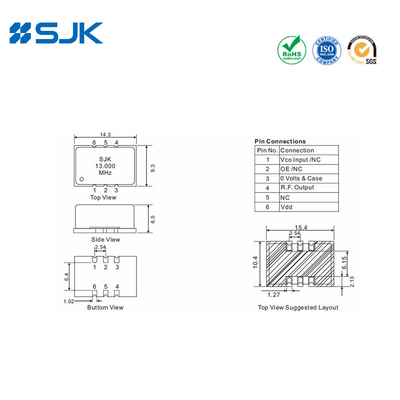

Boyutlar [mm]

SMD 14*9*5mm OCXO 6 Pad ile 5~40MHz 3.3V veya 5V ±30ppb -40~+85 Dijital Değiştirici için 0

SMD 14*9*5mm OCXO 6 Pad ile 5~40MHz 3.3V veya 5V ±30ppb -40~+85 Dijital Değiştirici için 1 +86-755-88352869

SMD 14*9*5mm OCXO 6 Pad ile 5~40MHz 3.3V veya 5V ±30ppb -40~+85 Dijital Değiştirici için 2 Rita@q-crystal.com

Etiketler:

14 x 9 x 5 mm okso osilatör

ocxo osilatör 3.3V

SMD osilatörü 5V
