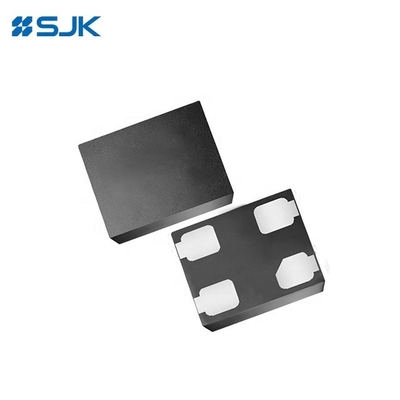

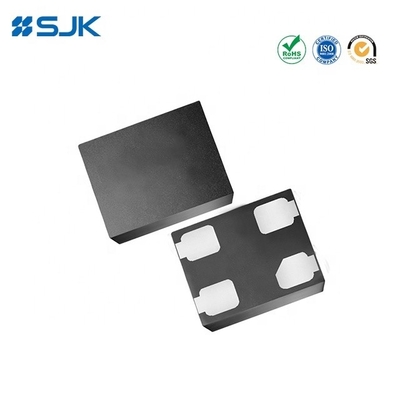

Model: SJK8008 Serisi Düşük Güçlü MHz MEMS Programlanabilir Ossilatör
Frekans aralığı: 1~110MHz
Çıkış türü: LVCMOS/HCMOS
Güçlendirme voltajı: 1.8V~3.3V
Frekans istikrarı: ±20ppm
Boyutu: 2.0x1.62,5x2.0, 3.2x2.55,0x3.2, 7.0x5.0 mm
Uygulamalar: Ethernet, USB, Tıbbi elektronik, Veri Merkezi, Ses ve Video vb.

Spesifikasyonlar ve Boyutlar

SJK8008 Serisi Düşük Güçlü MHz MEMS Programlanabilir Ossilatörünün Özellikleri

Frekans aralığı 1MHz'den 110MHz'e kadar

Mükemmel frekans istikrarı ±20ppm kadar düşük

1.8V'de 3,5mA düşük güç tüketimi

Daha uzun pil ömrü için bekleme modunda

Hızlı başlatma süresi 5ms

LVCMOS/HCMOS çıkış türü

2.0×1 boyutunda.62,5 x 2.03,2 x 2.55,0 x 3.2, 7,0×5,0 mm×mm

Otomatik montaj ve geri akış lehimleme

Uygulamalar: DSC, Ethernet, USB, SATA, IP Cam, Tıbbi elektronik, Ses ve Video, Veri Merkezi vb.

RoHS Uyumlu / Pb Serbest

SJK8008 Serisi Düşük Güçlü MHz MEMS Programlanabilir Ossilatörünün Elektronik Spesifikasyonları

Ürün/Tip	SJK8008
Çıktı Türü	LVCMOS/HCMOS
Frekans aralığı	1~110MHz
Güçlendirme Voltajı	1.8V~3.3V
Frekans istikrarı	±20ppm~±50ppm veya belirtin.
Mevcut Tüketim	4.5 mA maksimum.
Bekleme akımı	4.3 mA maksimum.
OE Durdurma Akımı	4.2mA maksimum.
Çalışma sıcaklığı	-40~+85°C
Görev Döngüsü	% 45 ~ % 55
Yükselme/Yıkılma Zamanı	2.5ns maksimum.
Voltaj Vol (Max.) /Voh (Min.)	%10Vcc /%90Vcc
Voltaj Vil (Max.) /Vih (Min.)	%30Vcc /%70Vcc
Girdi Çekme İmpedansı	150KΩ Maks. (Pin1 mantıksal yüksek)
Girdi Çekme İmpedansı	2MΩ Min. (Pin1 mantıksal düşük)
Başlama Zamanı	En fazla 5 saniye.
Zamanı etkinleştir / etkisizleştir	En fazla 130 santim.
Devam Zamanı	En fazla 5 saniye.
RMS Dönem Jitter	3 pS Max.
Zirveden zirveye dönemi Jitter	30 pS maksimum.
RMS Faz Jitter (12KHz~20MHz)	2 pS Max.
Depolama sıcaklığı	-60~+150°C

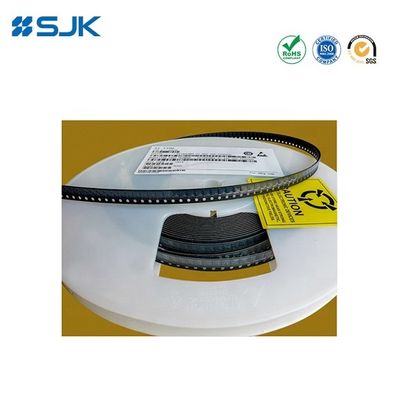

Paketleme Birimi	2016 /2520 /3225: 3000pcs./reel 5032 /7050: 1000pcs/rol

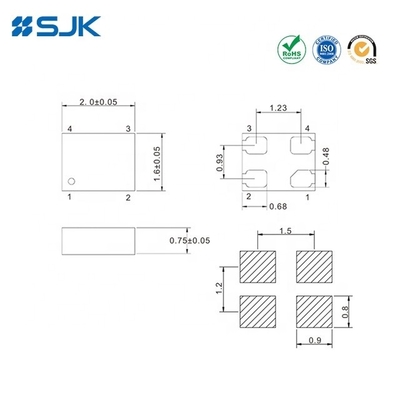

Pin fonksiyonları ve boyutları:

NOT:SPESIFIKASYONLAR, önceden bildirim vermeden değişebilir. PDF dosyası için lütfen satış mühendisimizle onaylayın.

Endüstriyel SJK8008 SMD 2016 MEMS CMOS 106.25MHz 20PF 20ppm 3.3V Kristal osilatör 3

Endüstriyel SJK8008 SMD 2016 MEMS CMOS 106.25MHz 20PF 20ppm 3.3V Kristal osilatör 4
